Для анализа динамических систем
Инструмент Simulink LTI-Viewer входит в состав пакета прикладных программ Control System Toolbox и предназначен для анализа линейных стационарных систем. С помощью данного инструмента можно легко построить частотные характеристики исследуемой системы, получить ее отклики на единичные ступенчатое и импульсное воздействия, найти нули и полюса системы и т.д.
Краткий алгоритм работы с Simulink LTI-Viewer приведен ниже.
Выполнить команду Tools\Linear Analysis... окна Simulinkмодели.

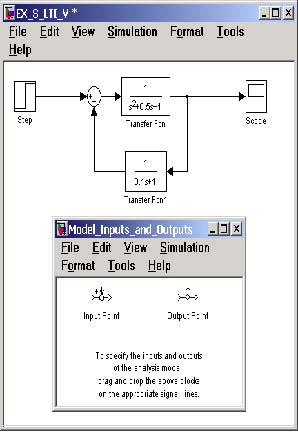

В результате выполнения команды откроется окно Model_Inputs_and_Outputs как это показано на рисунке 11.1, а также пустое окно Simulink LTI-Viewer .
Установить блок Input Point на входе и блок Output Point на выходе исследуемой системы, как это показано на рисунке 11.2.
В окне LTI Viewer выполнить команду Simulink\Get Linearized Model.
Данная команда выполняет линеаризацию модели и строит реакцию системы на единичное ступенчатое воздействие. Результат выполнения данного пункта показан на рисунке 11.3. Если система имеет несколько входов и выходов и для всех них установлены блоки Input Point и Output Point, то на графике будет отображено несколько окон показывающих реакцию на каждом выходе при воздействии на каждый вход.
Для получения остальных характеристик системы необходимо выполнить команду Edit\Plot Configuration... в окне LTI Viewer. В результате выполнения этой команды откроется окно Plot Configuration, показанное на рисунке 11.4.
