Блок, задающий количество итераций Function-Call Generator


Назначение:

Блок позволяет задать количество итераций на каждом шаге модельного времени для управляемой подсистемы.



Параметры:

Sample time – Шаг модельного времени.

Number of iterations – Количество итераций.

Блок используется совместно с управляемыми подсистемами

Function-Call Subsystem или Triggered Subsystem. Для управляющих блоков внутри этих подсистем параметр Trigger type должен иметьзначение function-call.

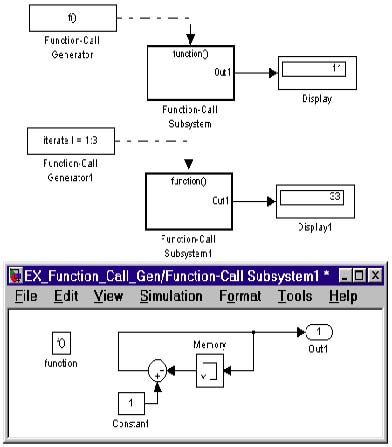

Пример использования блока Function-Call Generator показан на рисунке 9.7.22. В примере использована управляемая подсистема, выходной сигнал которой увеличивается на единицу при каждом ее вызове. Для первой подсистемы блок Function-Call Generator задает количество итераций на каждом шаге равное 1, а для второй – равное 3.
