Следующие коды указывают сущность вовлечения отдела в бизнес-процесс. В случае оценки существующих функциональных подразделений и внутреннего контроля, код может читаться следующим образом:
М У = управлять
D P = располагать, размещать
S X = хранить
С К = контролировать
E B = выполнять
Код дает возможность оценивать бизнес-процесс для целей внутреннего управления. Для этого необходимо знать функциональную комбинацию отдела и применять четкое разделение задач. Кроме того, в рамках отдела должны быть указаны различные сотрудники.

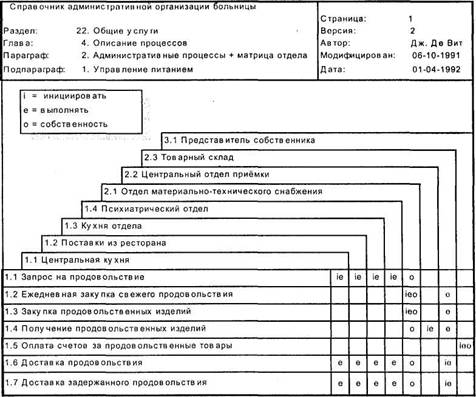

Рисунок IV.A представляет модель для процесса закупок в больнице. Процессы в этом примере представляют административный бизнес-процесс; применяемая система кодирования выглядит следующим образом:
Рисунок IV.A Общий обзор модели процессов и отделов
I = Инициировать
Е = Выполнять
О = Владеть
