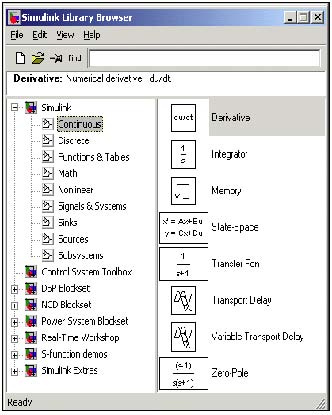

Обозреватель библиотеки Simulink 2






Для работы с окном используются команды собранные в меню.



Меню обозревателя библиотек содержит следующие пункты:

File (Файл) — Работа с файлами библиотек.

Edit (Редактирование) — Добавление блоков и их поиск (по названию).

View (Вид) — Управление показом элементов интерфейса.

Help (Справка) — Вывод окна справки по обозревателю библиотек. Полный список команд меню обозревателя библиотек приведен в приложении 1.



Кнопки панели инструментов имеют следующее назначение:

Создать новую S-модель (открыть новое окно модели).

Открыть одну из существующих S-моделей.

Изменить свойства окна обозревателя. Данная кнопка позволяет установить режим отображения окна обозревателя "поверх всех окон”. Повторное нажатие отменяет такой режим.

Поиск блока по названию (по первым символам названия). После того как блок будет найден, в окне обозревателя откроется соответствующий раздел библиотеки, а блок будет выделен. Если же блок с таким названием отсутствует, то в окне комментария будет выведено сообщение Not found <имя блока> (Блок не найден).
