Источник импульсного сигнала Pulse Generator


Назначение: Формирование прямоугольных импульсов.



Параметры:

Pulse Type – Способ формирования сигнала. Может принимать два значения:

-Time-based – Потекущему времени.

-Sample-based – По величине модельного времени и количеству расчетных шагов.

Amplitude — Амплитуда.

Period — Период. Задается в секундах для Time-based Pulse Type или в шагах модельного времени для Sample-based Pulse Type.

Pulse width — Ширина импульсов. Задается в в % по отношению к периоду для Time-based Pulse Type или в шагах модельного времени для Sample-based Pulse Type.

Phase delay — Фазовая задержка. Задается в секундах для Time-based Pulse Type или в шагах модельного времени для Sample-based Pulse Type.

Sаmple time — Шаг модельного времени. Задается для Sample-based Pulse Type.

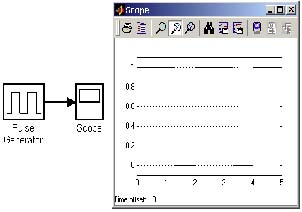

Пример использования Pulse Generator показан на рисунке 9.1.8.
