Использование блока Outport в подсистемах


Блоки Outport подсистемы являются ее выходами. Сигнал, подаваемый в блок Outport внутри подсистемы, передается в модель (или подсистему) верхнего уровня. Название выходного порта будет показано на изображении подсистемы как метка порта.

При создании подсистем и добавлении блока Outport в подсистему Simulink использует следующие правила:

При создании подсистемы с помощью команды Edit/Create subsystem выходные порты создаются и нумеруются автоматически начиная с 1.

Если в подсистему добавляется новый блок Outport, то ему присваивается следующий по порядку номер.

Если какой либо блок Outport удаляется, то остальные порты переименовываются таким образом, чтобы последовательность номеров портов была непрерывной.

Если в последовательности номеров портов имеется разрыв, то при выполнении моделирования Simulink выдаст сообщение обошибке и остановит расчет. Вэтом случае необходимо вручную переименовать порты таким образом, чтобы последовательность номеров портов не нарушалась.

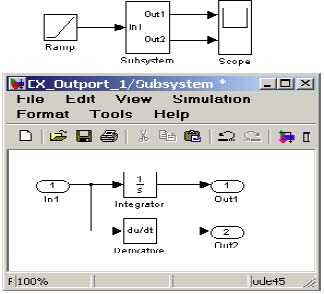

На рисунке 9.2.20 показана модель, использующая подсистему и схема этой подсистемы.

В том случае, если подсистема является управляемой, то для ее выходных портов можно задать вид выходного сигнала для тех временных интервалов, когда подсистема заблокирована. На рисунке

9.2.21 показана модель, использующая управляемую подсистему (схема подсистемы такая же, как и в предыдущем примере). Для первого выходного порта подсистемы параметр Output when disabled задан как held, а для второго – как reset, причем величина начального значения задана равной нулю. Графики сигналов показывают, что когда подсистема заблокирована, сигнал первого выходного порта остается неизменным, а сигнал второго становится равным заданному начальному значению (нулю).
