Рис. 4.3. Зона неэффективных инвестиций

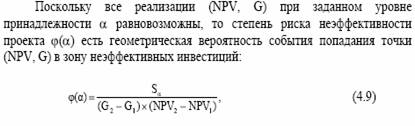

На рис. 4. 3 показана заштрихованная зона неэффективных инвестиций,
ограниченная прямыми G = G1, G = G2, NPV = NPV1, NPV = NPV2 и

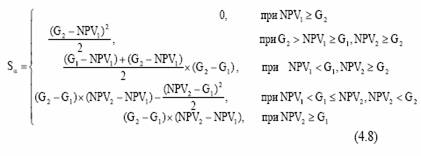

биссектрисой координатного угла G = NPV. Взаимные соотношения
параметров G1,2 и NPV1,2 дают следующий расчет для площади
заштрихованной плоской фигуры:
Рис. 4.4. Точечная нижняя граница эффективности
